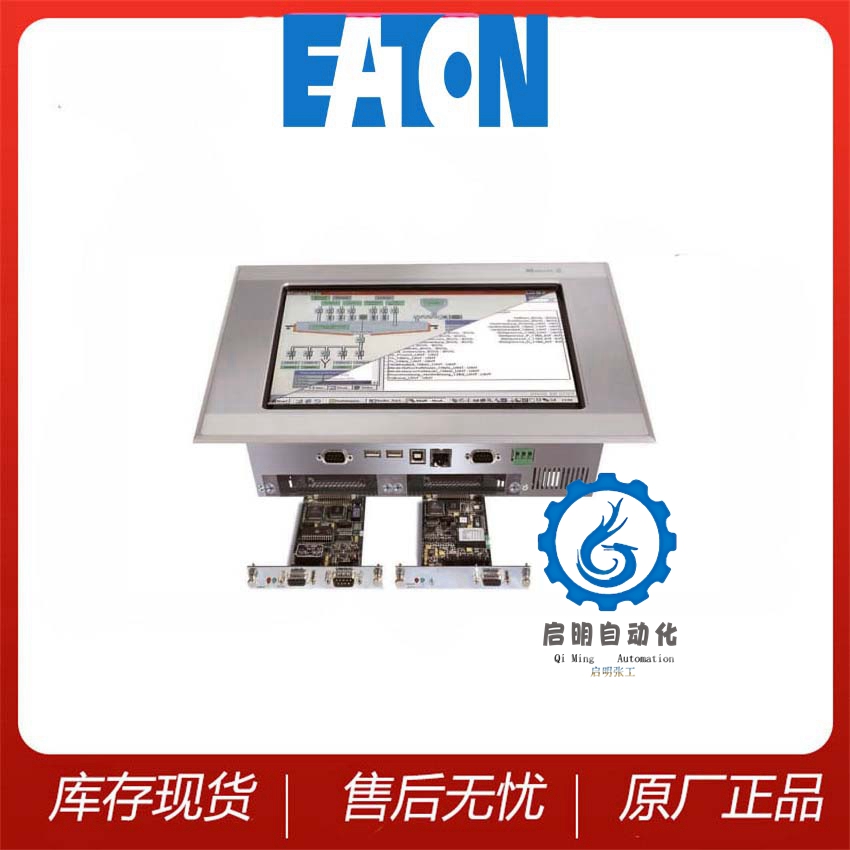

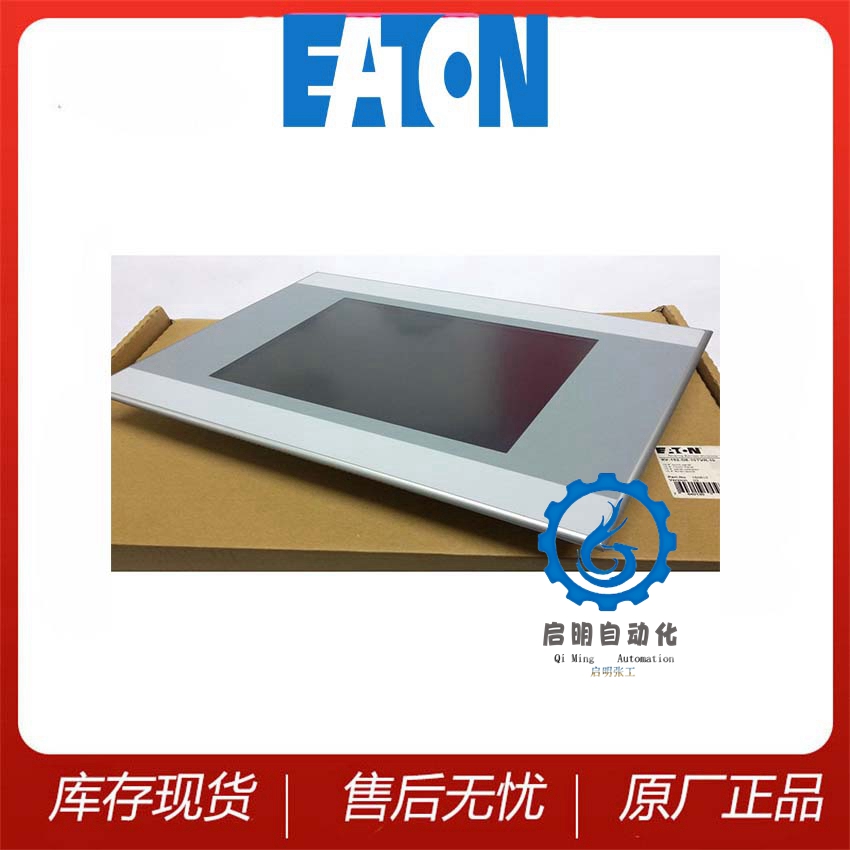

宝贝型号： XV-313-70-CE0-A00-1C
产品产地：美国EATON伊顿
产品品名：人机界面HMI
应用领域：发电厂 化工厂 钢铁厂
使用方式：热插拔
产品重量：2.39Kg
产品尺寸：287*263*36mm
包装方式：卖家提供完备且安全保护包装
交货货期：库存现货
联系电话：+8613822101417
电子邮箱：sales@qimingplc.com
服务热线
13822101417
型号：XV-313-70-CE0-A00-1C
XV-313-70-CE0-A00-1C
本产品基本介绍描述：
一个设计良好的控制面板，突出的就是一个字:整洁。整洁本身不能被灌输到控制面板中，事实上它是设计过程中其他执行良好的方面的副产品。以下是优秀(整洁)控制面板设计的四大方面:
布局
最控制面板有主电源开关，通常位于面板的右上角。遵循这一惯例，将具有高电压额定值的组件放置在面板顶部是合乎逻辑的。从那以后，电力分配可以分散到较低等级的组件上。每组配电组件应从位于左侧的主断路器开始，然后是保险丝、端子和配电断路器。这使通讯组保持一致，并且在故障期间易于诊断。
PLC和I/O终端应放置在配电部件下方。这可以防止大电流元件产生的热量干扰敏感的电子设备。此外，现场仪表I/O接线应从面板底部引入。
贴标签于
应该对面板中的每个组件进行标记，同时应该遵循特定的约定以节省文字空间。对于接线，标签应在电线末端。对于配电布线，电线应按照端子号进行标记，以避免后期混淆。对于PLC I/O接线，电线应按照以下语法进行标记与其特定的PLC地址相对应.
对于电源和断路器等组件，应使用标准缩写来标识组件类型和线路编号。
面板尺寸
在工业环境中，空间是控制面板的一个限制因素。尽管如此，它应该得到优先考虑，而不是作为一个可选的要求。根据每个组件的散热特性，应该为其留出足够的空间。此外，应该留有扩展空间，因为随着时间的推移，可能需要添加更多的组件。足够的垂直空间有助于解决散热问题，甚至可以消除对外部空调设备的需求。
线路设计
良好的控制面板设计需要正确的电线槽类型和数量。目的是提供足够的空间用于内部面板和现场I/O接线。电缆管道的设计必须使端接容易进行。接下来，需要的时候要留有足够的水平空间，以备将来扩展。
将现场I/O接线传送到各个终端的电线管道必须有足够的间距，假设它们将被引入并终止于现有的I/O终端。最后，必须有适当的标签，以便技术人员可以相当容易地进行修改和/或诊断。
